Simcenter STAR-CCM+

Simcenter STAR-CCM+是一款以CFD為中心的多物理工程分析平台，將全面的物理特性與智慧型設計探索整合在單一使用者介面中，適用於最簡單到最複雜的CFD模擬需求。Simcenter STAR-CCM+可為每位工程師帶來自動化的設計探索與優化，有效地規劃所有設計因素，而非傳統的方式僅能專注於一個要素的模擬設計，藉由使用Simcenter STAR-CCM+ 獲得更多超出客戶期許的創新產品。自2004年由CD-adapco發行以來，Simcenter STAR-CCM+ 持續優化使用者體驗，採用物件導向程式設計，帶來最佳的執行流程，同時精進高效能運算技術，並支援GPU及多核心平行運算，提高更高的模擬精度和更快的模擬速度。

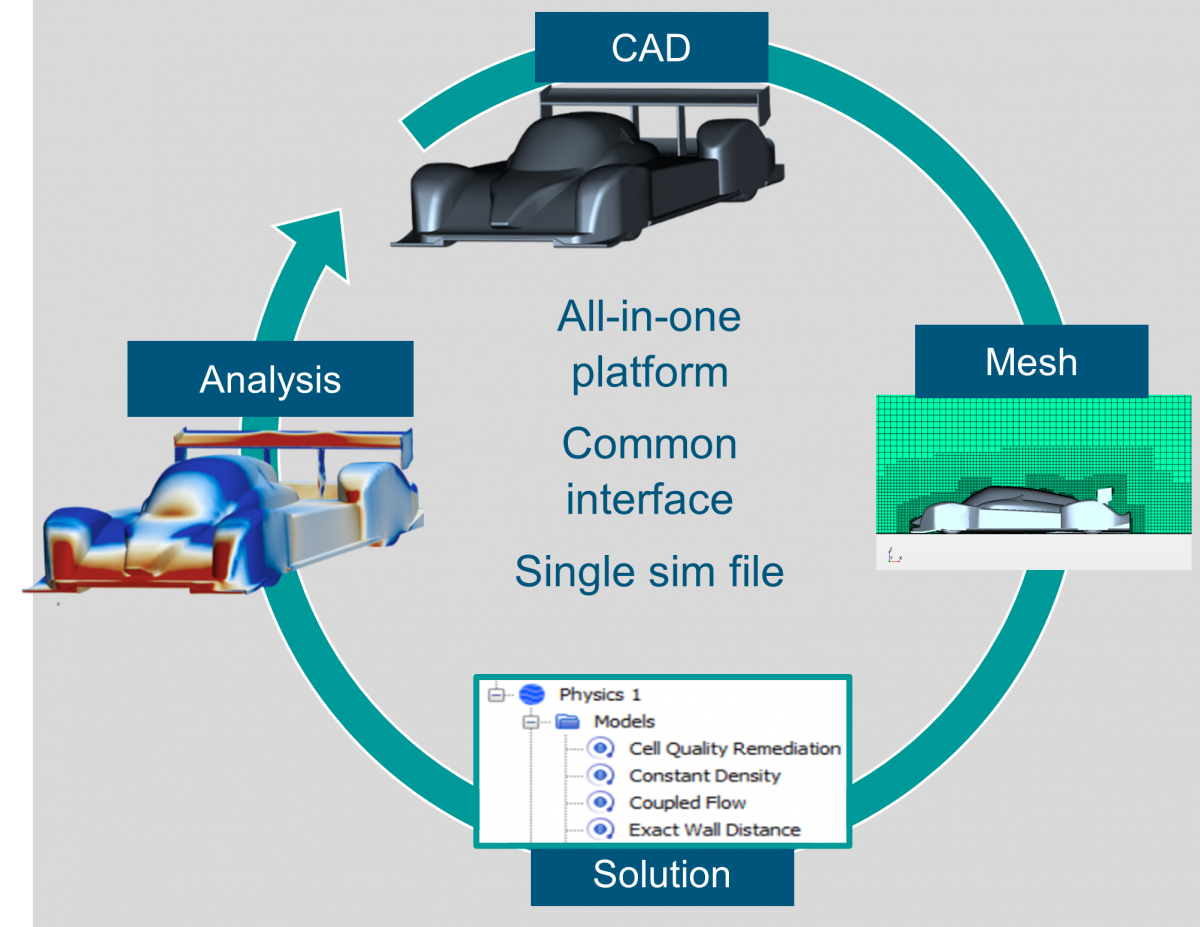

● 一體化集成環境

從 CAD 到網格再到解決方案和分析後處理，模擬分析中的所有操作均在Simcenter STAR-CCM+的同一介面下進行。在獲得良好結果的同時也提高了工作效率。



● 多種3D CAD支援

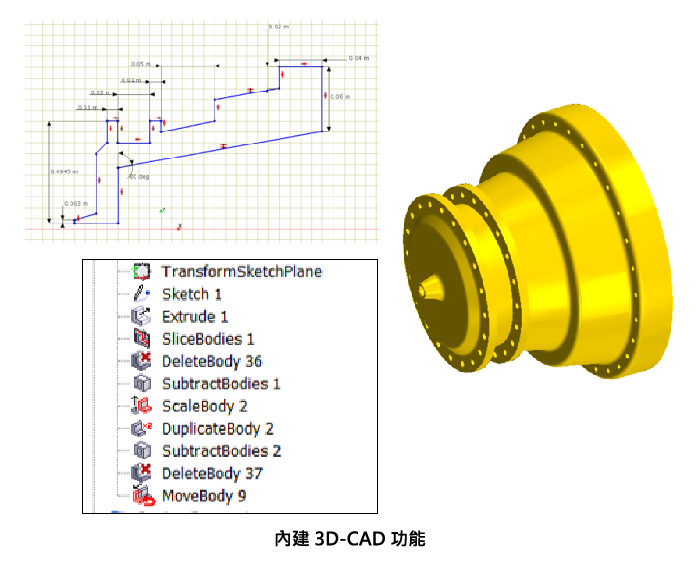

Simcenter STAR-CCM+ 內建3D-CAD的草繪圖功能，可快速生成三維幾何模型，並提供CAD導入介面可支援多種CAD檔案格式，生成模擬所需的體網格。

• ACIS

• Autodesk Inventor

• CATIA

• Creo- Pro/E

• IGES

• JT

• NX

• SolidWorks

• Solid Edge

• CGR

• STEP

• IFC

● 與CAD軟體無縫整合

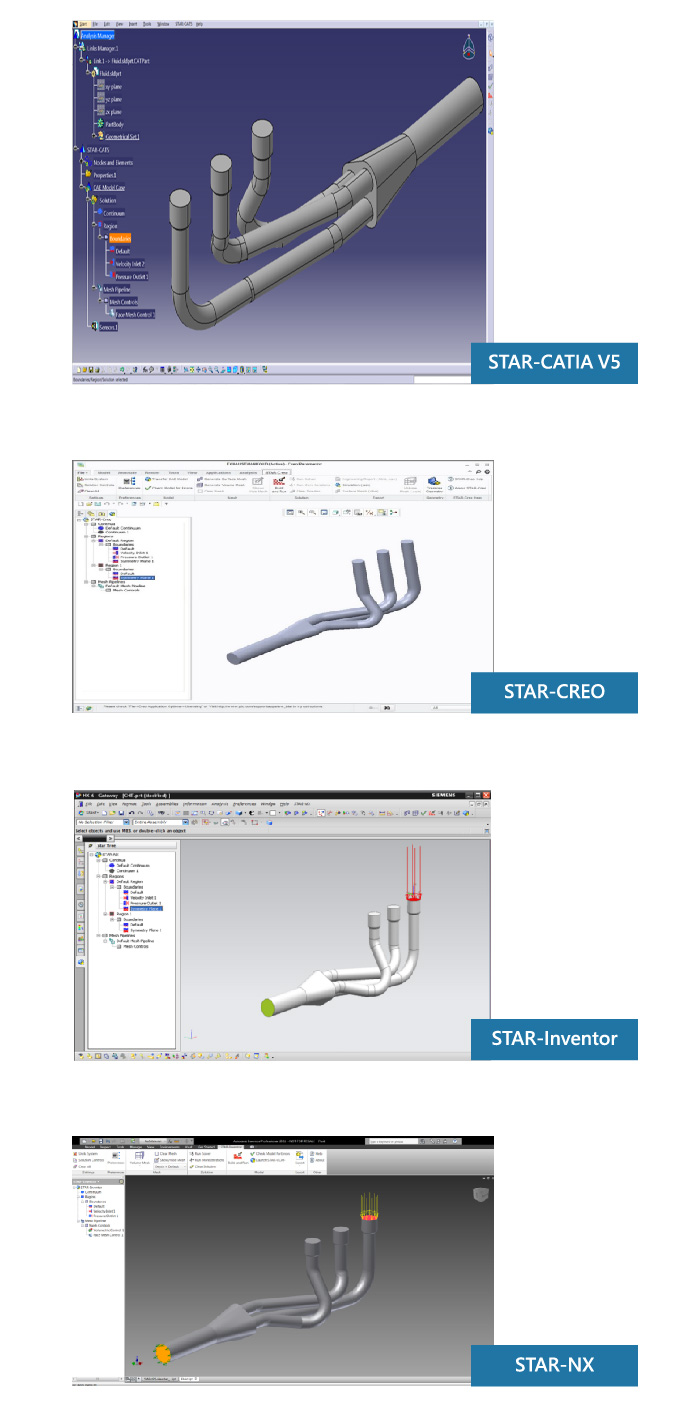

可在第三方CAD軟體中進行模擬分析，模擬所需的網格、邊界條件、模擬設定等均在CAD環境下進行生成與設定，使Simcenter STAR-CCM+能與CAD軟體實現無縫連結。

支援CAD軟體包含 : CATIA V5、NX、Creo- Pro/E、Autodesk Inventor

● 獨家包面網格技術

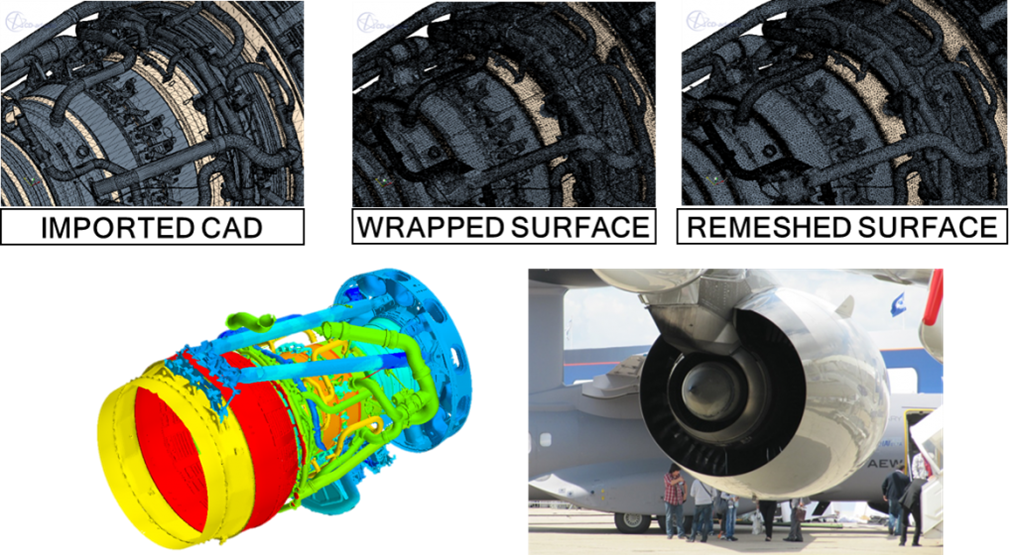

還在為CAD模型的修補耗時而煩惱嗎？Simcenter STAR-CCM+的包面技術大幅減少了幾何表面的修補時間。



包面技術製作網格

● 網格自動生成技術

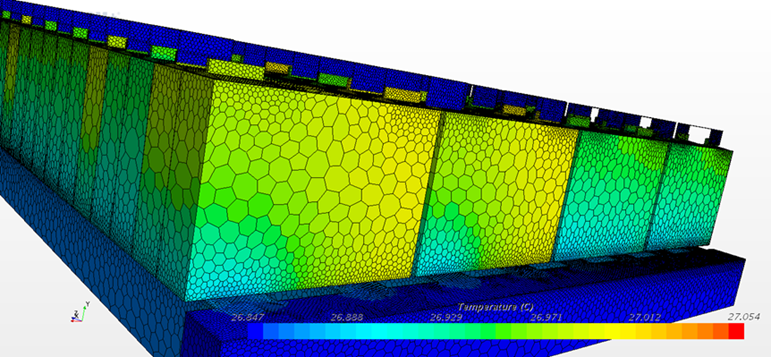

Simcenter STAR-CCM+獨家多面體網格，搭配多核心並行與網格自動生成技術，即使是複雜幾何結構也能夠在極短時間內完成網格生成







● 豐富的物理模型

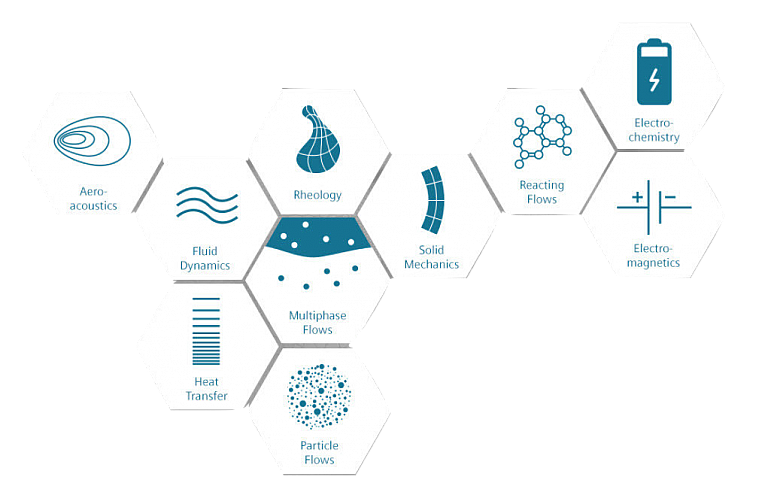

Simcenter STAR-CCM+ 提供完整的物理模型，可應用於的熱流、多相流、固體力學、電磁場、電化學、噪音、燃燒、電池等工程議題

● 強大的後處理效果

強大的後處理功能可以幫助機構工程師更快速地分析和理解模擬結果，以便快速做出設計決策，在早期階段發現和解決問題，從而降低開發成本和時間。Simcenter STAR-CCM+亦有沉浸式VR功能，這種方法可以增強所有產品相關開發者對產品的認知，並透過有吸引力的圖像和動畫傳達模擬的價值。

透過VR可詳細觀察內部通道

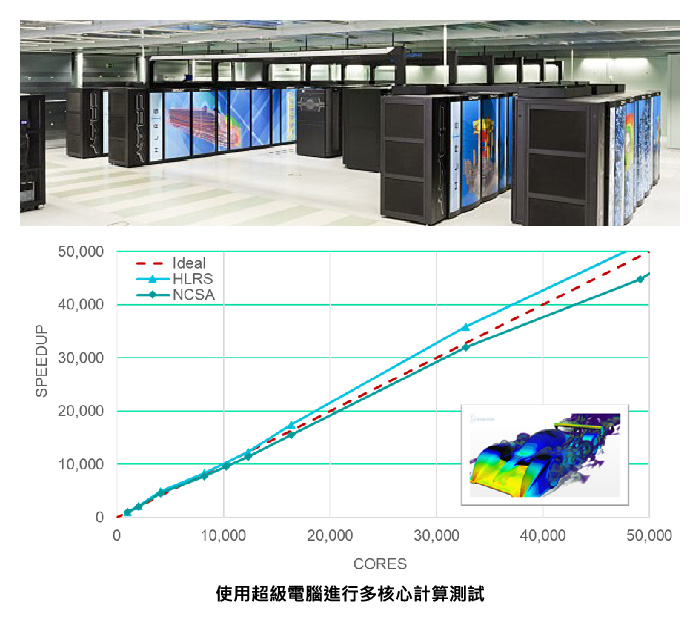

● 高效能的運算技術

Simcenter STAR-CCM+ 不斷精進平行運算技術，透過大量的運算核心處理包含複雜多物理場的工程議題，同時保持低周轉時間，並同時運行多項模擬，使工程模擬分析可獲得最具時間效益的產出。除了可支援上萬個處理器核心外，亦支援使用GPU加速運算。

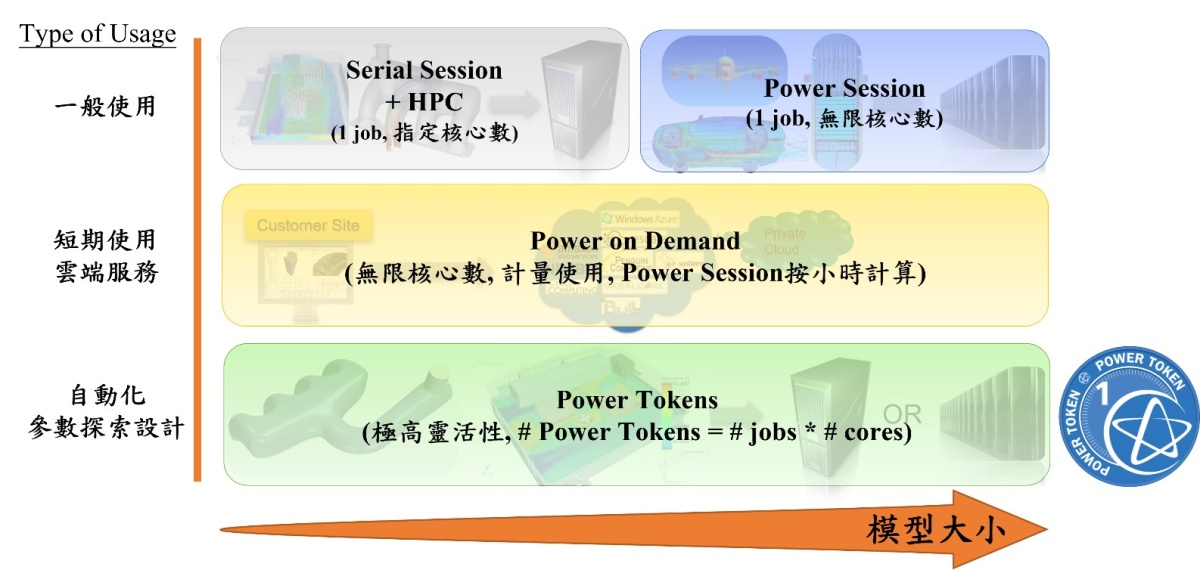

● 多種類型License可供選擇

Simcenter STAR-CCM+ 配合用戶的使用需求，提供多樣的License供客戶做選擇使用

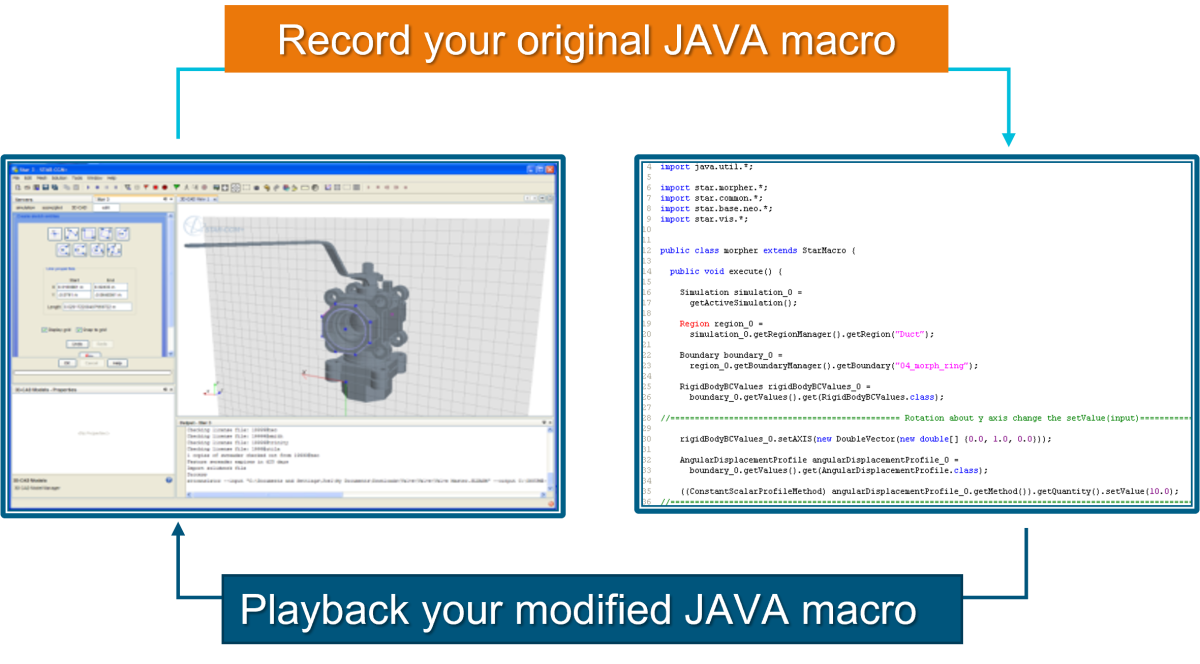

● 自動化

Simcenter STAR-CCM+ 具備記錄操作的巨集功能，減少大量的重複性工作。並可透過二次開發人員撰寫自動化程式，發揮軟體最大的使用效益。



● 物理模型與求解器

物理模型

熱對流&熱傳導: 烤箱模擬



熱流&動網格: 渦輪流場分析



多相流(MMP模型): 螺旋槳葉片模擬

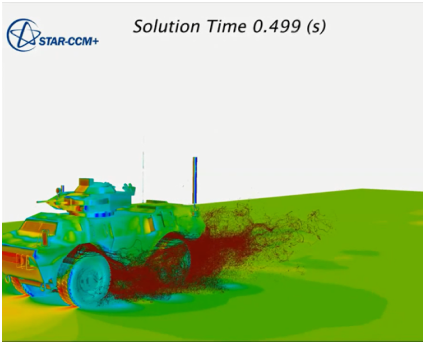

多相流(LMP模型): 空氣中沙礫模擬

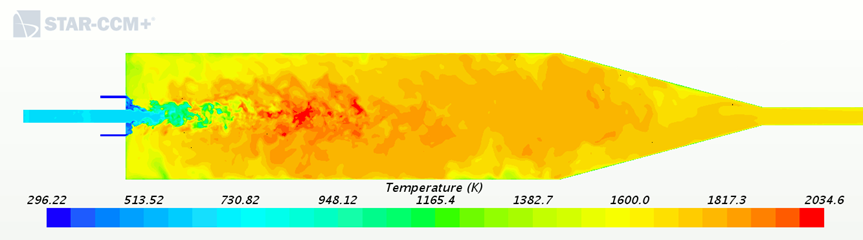

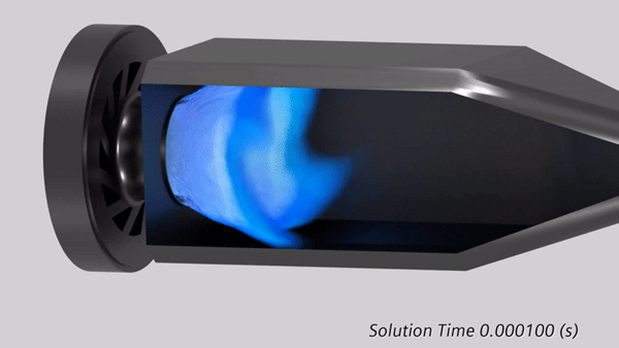

反應: 小火焰燃燒



電化學: 電池放熱&排氣模擬

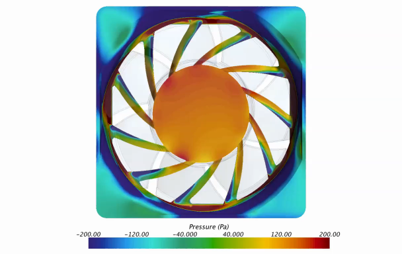

聲學: 風扇噪音分析



流固耦合 (流體+固體): 水閥分析

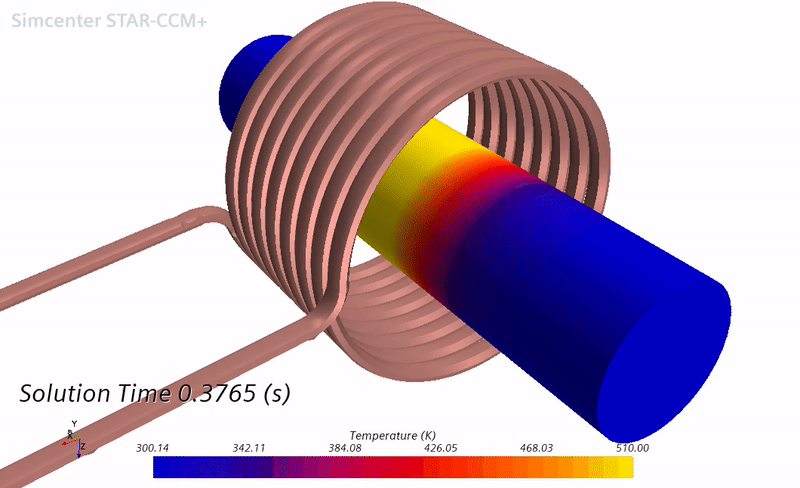

磁熱耦合 (磁場+熱場): 磁生熱模擬

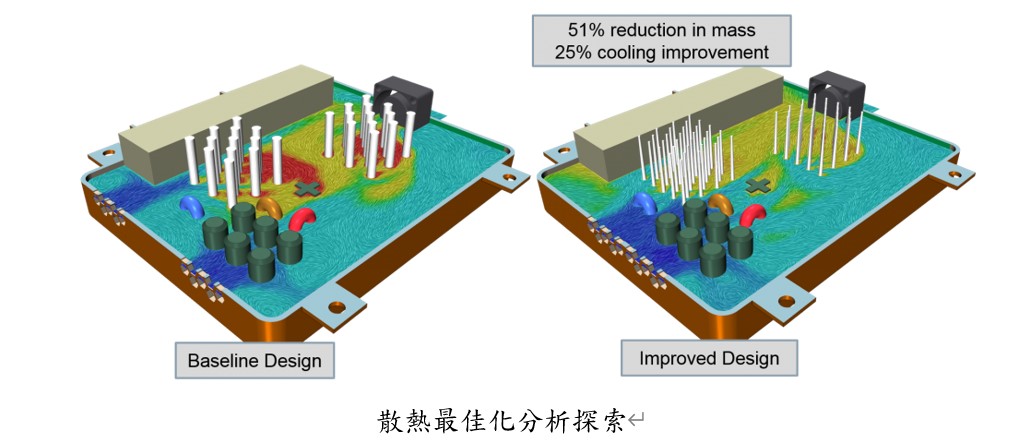

優化分析與設計探索(Design Exploration)

Design Manager：協助Simcenter STAR-CCM+ 使用者使用參數分析找尋設計最佳解

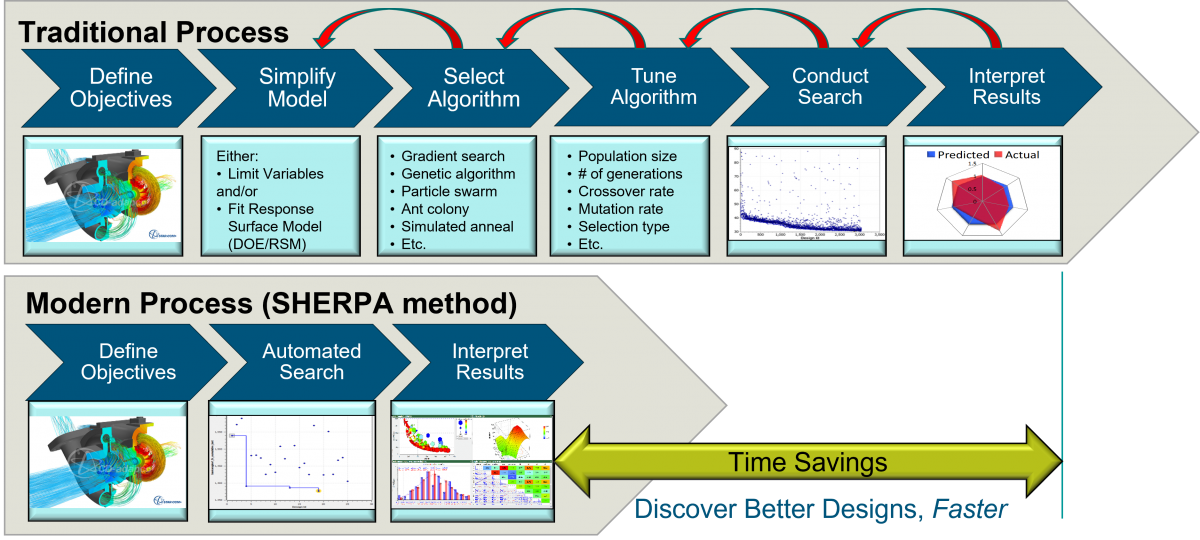

可搭配HEEDS進一步加快參數化分析速度，在更短的時間內得到更好的結果

成功案例

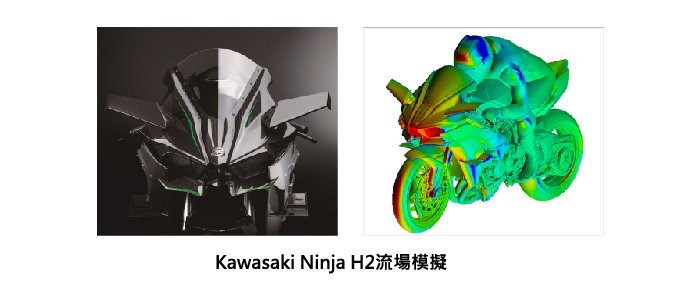

• 汽機車產業

電動車馬達分析

電動車電池熱分析

車身外流場分析

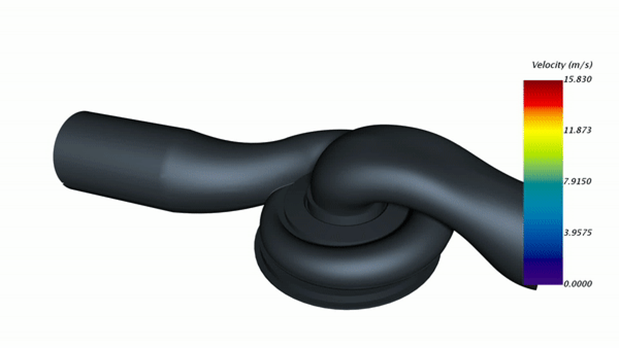

空調管路分析

車艙內流場分析

乘客舒適度分析

冷卻風扇流場分析

引擎進排氣流場分析

煞車碟盤冷卻分析

內燃機燃燒模擬

引擎室散熱分析

SCR觸媒模擬

流場風切噪音分析

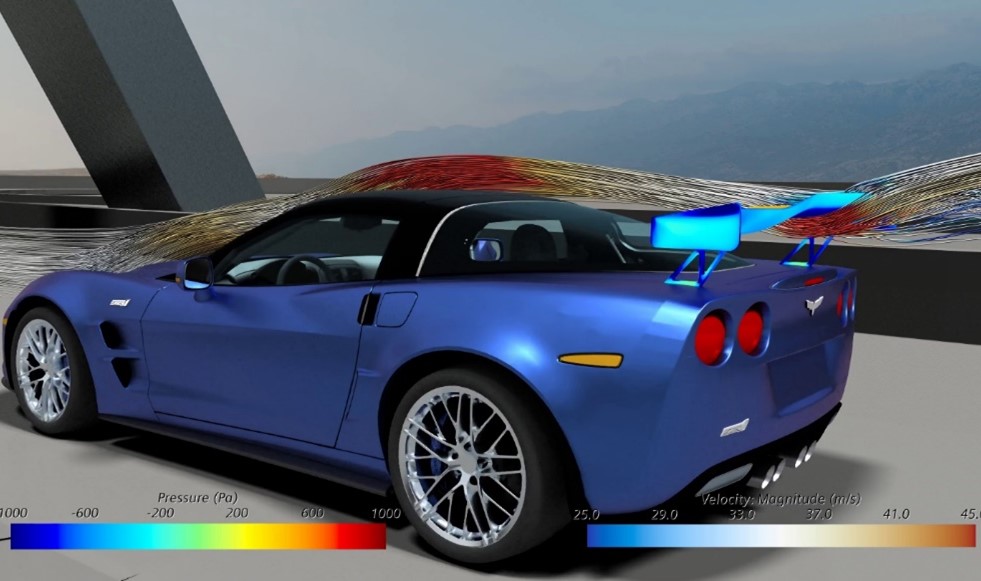

雪佛蘭科爾維特外流場模擬

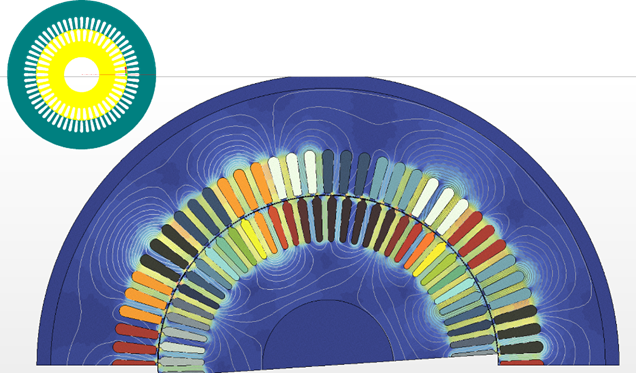

電動車馬達磁通量模擬



鋰電池放熱分析



• 電子業

沉浸式水冷模擬

CPU熱分析

散熱模組性能分析

風扇流場及性能分析

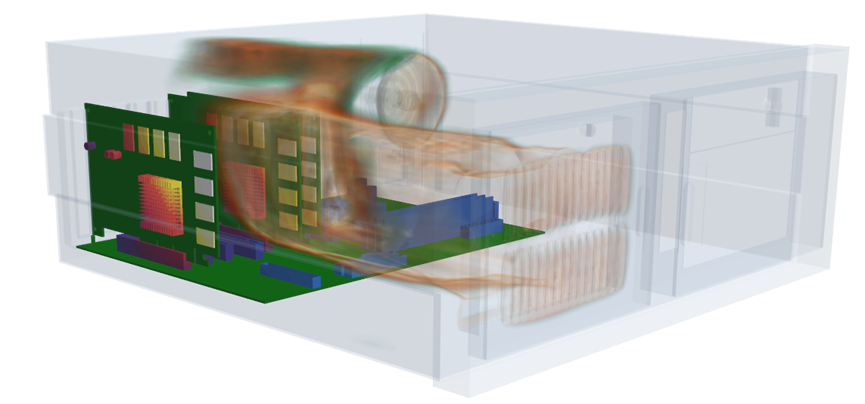

電腦系統散熱分析

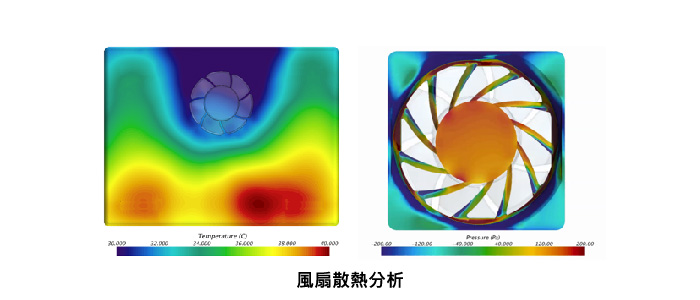

風扇噪音分析

投影機散熱分析（熱輻射效應）

沉浸式水冷分析



機箱溫度模擬



電池模組熱分析





• 航空業

轉子定子流場分析

燃燒室熱流分析

座艙內流場分析

流場風切噪音分析

飛機流場分析



Leading Edge Slat 流場模擬

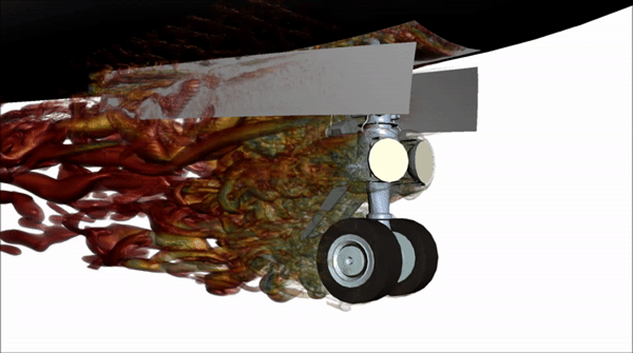

起落架噪音模擬





• 機械、能源、石化、重工業

水幫浦流場分析

大型馬達散熱分析

渦輪葉片周圍流場分析

鍋爐內流場分析



鑄造模擬



• 化學工業

攪拌器內流場分析

兩相流

化學反應

旋轉式流體分離器分析

微粉炭燃燒

化學蒸氣沉澱分析



混和槽模擬



液體裝罐模擬



蒸餾塔模擬



• 醫藥業

生物醫學

醫療設備

配藥學

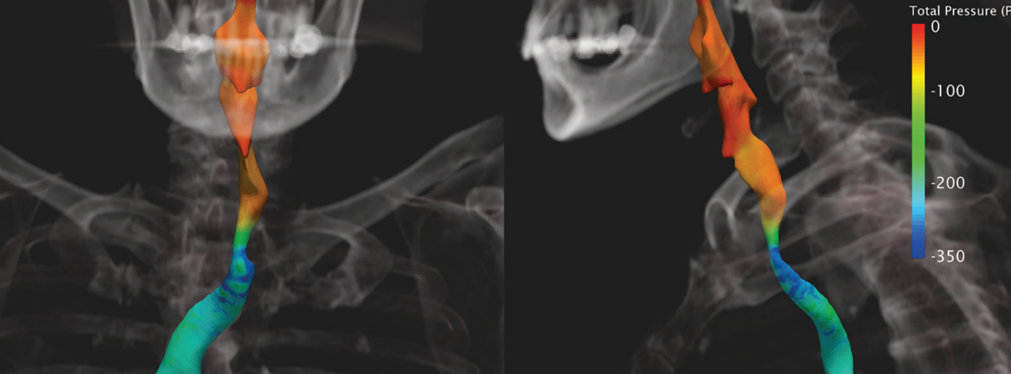

呼吸道壓力模擬



• 海洋船舶業

風阻負載

洋流阻力與操作機動

推進系統



船隻破浪模擬

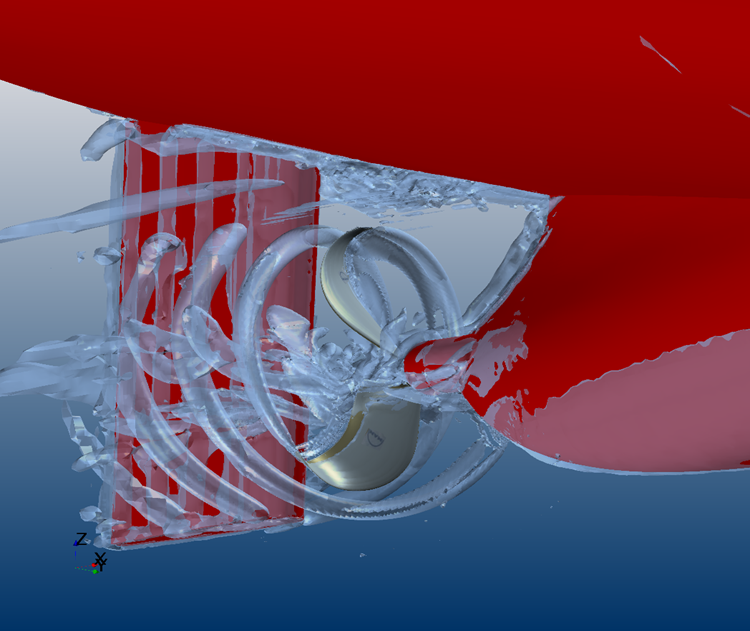

螺旋槳&舵剛體運動模擬



螺旋槳空化模擬





• 建築業

通風管路設計

室內空調擺置設計

風工程分析

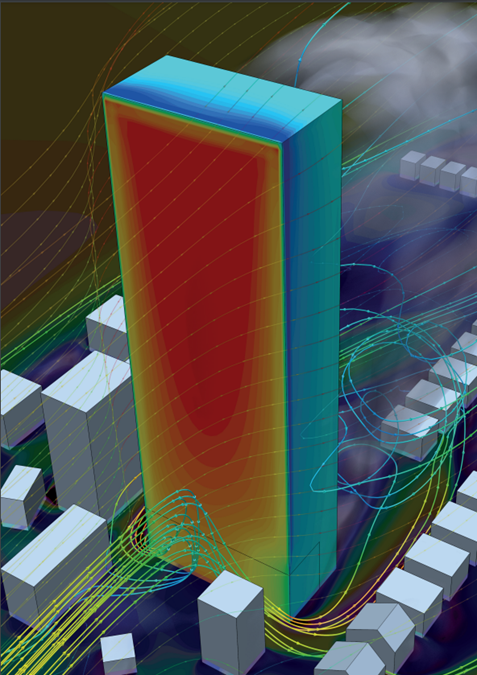

建築物外流場風壓分析

無塵室氣流分析

無塵室微塵及污染物流場分析

建築物火災模擬

建築物污染物排煙分析

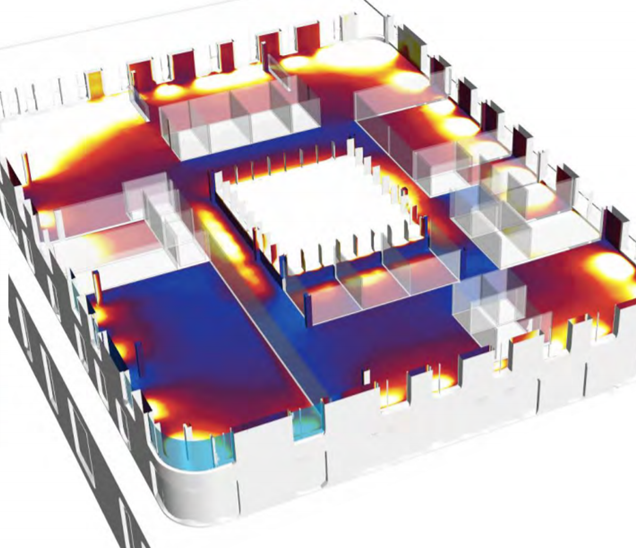

室內燈光均勻性模擬



建築物流場分析
